Der Begriff Ovalzylinder ist einer der missverständlichsten in der gesamten Schließtechnik. Er beschreibt keine einzelne Bauform, sondern eine Profilform – und unter dieser Form verbergen sich mindestens vier Zylindertypen, die untereinander nicht austauschbar sind. Wer einfach „einen Ovalzylinder“ bestellt, bekommt mit hoher Wahrscheinlichkeit den falschen.
Auf dieser Seite sortieren wir die Bauformen, nennen die konkreten Maße und zeigen Ihnen, wie Sie in weniger als einer Minute bestimmen, welchen Zylinder Sie tatsächlich vor sich haben.
Was ist ein Ovalzylinder?
Ein Ovalzylinder ist ein Schließzylinder, dessen Gehäusequerschnitt oval ist – im Gegensatz zum in Deutschland dominierenden Europrofilzylinder mit seiner charakteristischen Schlüssellochform und zum Rundzylinder mit kreisrundem Querschnitt.
Entscheidend ist: Das Ovalprofil ist kein einheitlich genormtes Maß. Für das Europrofil existiert mit der DIN 18252 eine Maßnorm, die Gehäuseform und Abmessungen festlegt. Für Ovalzylinder gibt es nichts Vergleichbares auf europäischer Ebene. Die EN 1303 regelt ausschließlich Leistungs- und Sicherheitsklassen, nicht die Geometrie. Was sich am Markt durchgesetzt hat, sind mehrere regionale De-facto-Standards, die parallel nebeneinander existieren.

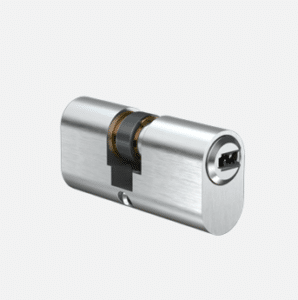

Die vier Bauformen des Ovalzylinders im Überblick
| Bauform | Profil (B × H) | Befestigung | Typischer Einsatz |
|---|---|---|---|
| Skandinavischer Ovalzylinder | 20 × 35 mm | Durchsteckverschraubung von innen | Haus- und Wohnungstüren, skandinavische Fertighäuser |
| Ovalprofil (UK / britisch) | ca. 17,6–18 × 31–31,6 mm | eine Stulpschraube | Objektbau in Großbritannien, Altbestand |
| Möbel- und Kleinovalzylinder | herstellerabhängig, deutlich kleiner | meist Mutter oder Klemmung | Stahlschränke, Hängeregisterschränke, Zentralverschlüsse |
| Oval Australian | eigene Geometrie | Stulpschraube | australischer Markt, bei uns Sonderfall |

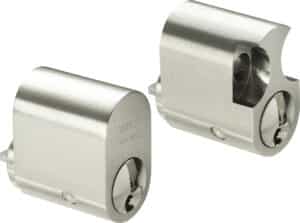

1. Der skandinavische Ovalzylinder
Das ist die Bauform, nach der in Deutschland am häufigsten gesucht wird – meist ohne dass der Suchende den korrekten Namen kennt. Sie wird je nach Hersteller auch als Skandinavienzylinder, Skandi-Zylinder oder Skandinavien Oval-Außenzylinder bezeichnet.
Ihr wichtigstes Erkennungsmerkmal ist die Montage: Der Zylinder wird nicht mit einer Stulpschraube von der Türkante her gehalten, sondern von der Türinnenseite durch den Schlosskasten hindurch verschraubt. Entsprechend besteht ein Schließsatz nicht aus einem durchgehenden Doppelzylinder, sondern aus zwei getrennten Hälften: einem Außenzylinder und einem Innenzylinder. ASSA ABLOY legt seinem Skandinavien-Oval-Außenzylinder dafür zwei Schrauben M5 × 25 mm bei.
Maße: 20 mm breit, 35 mm hoch. Die Bautiefe der einzelnen Hälfte liegt je nach Türstärke und Hersteller bei 26 bis 40 mm, gängige Standardgröße ist 31 mm.
Normen: Neben der EN 1303 greift hier die schwedische Norm SS 3522 beziehungsweise SSF 3522, üblicherweise in Klasse 3. Sie ist die Grundlage dafür, dass der Zylinder Teil einer von Versicherungen anerkannten Schließeinheit sein kann.
Passende Schlösser: Einsteckschlösser von ASSA, Ruko, Trioving und Abloy, etwa die ASSA-565-Baureihe. Zylinder in dieser Bauform gibt es unter anderem von ABUS Pfaffenhain, EVVA, CES, DOM, ASSA ABLOY / IKON und ISEO.

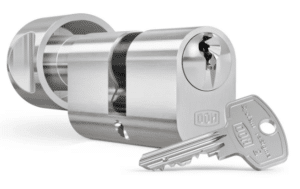

2. Das britische Ovalprofil
Diese Bauform funktioniert montagetechnisch wie ein Europrofilzylinder: ein durchgehendes Bauteil, Schließnase in der Mitte, eine einzige Stulpschraube. Gemessen wird wie bei DIN-Zylindern von der Türkante bis zur Mitte der Schließnase.
Maße: rund 17,6 bis 18 mm breit bei 31 bis 31,6 mm Höhe. Anders als beim Europrofil sind die Längen meist symmetrisch aufgeteilt: 60 mm (30/30), 70 mm (35/35) und 80 mm (40/40) sind Standard, auf dem italienischen Markt zusätzlich 54 mm (27/27).
In Deutschland begegnet Ihnen dieses Profil selten – überwiegend an importierten Türen oder im Bestand älterer gewerblicher Objekte.

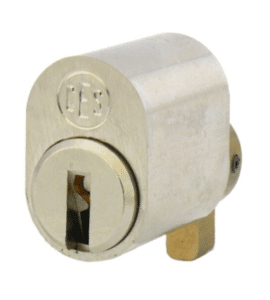

3. Möbel- und Kleinovalzylinder
Wer im Netz nach „Ovalzylinder“ sucht, landet häufig zuerst hier – und das ist meist gar nicht gemeint. Diese Zylinder sitzen in Stahlschränken, Hängeregisterschränken, Schrankgriffen und Zentralverschlusssystemen. Sie sind deutlich kleiner als Türzylinder und werden nicht in Einsteckschlösser eingebaut.
Typische Vertreter sind Modelle von CES, DOM und RONIS sowie die spanischen Systeme von MCM, LINCE und CVL. Ein Sonderfall ist der Mini-Ovalzylinder von CISA mit nur rund 13 mm Breite und 27 mm Höhe.
Bei dieser Gruppe ist eine Maßtabelle wenig hilfreich, weil fast jeder Hersteller eine eigene Geometrie verwendet. Hier führt nur der exakte Abgleich mit der Herstellerzeichnung zum Ziel.
4. Oval Australian
Eine weitere eigenständige Ovalvariante, die zum Beispiel ISEO neben dem skandinavischen Oval als separates Modell mit eigenem Datenblatt führt. In Deutschland praktisch nur bei importierten Anlagen relevant, der Vollständigkeit halber aber erwähnt: Wer bei einem Hersteller pauschal „oval“ bestellt, sollte wissen, dass dort mehrere Ovalprofile im Programm sein können.
Wie Sie bei einem klassischen Europrofilzylinder richtig messen, zeigen wir Ihnen Schritt für Schritt unter Schließzylinder richtig messen.
Häufige Fehler beim Nachkauf eines Ovalzylinders
- Vom Bild auf die Bauform schließen. Skandinavischer und britischer Ovalzylinder sehen auf Produktfotos nahezu identisch aus. Der Unterschied liegt in Maß und Befestigung, nicht im Erscheinungsbild.
- Nur die Gesamtlänge angeben. Beim skandinavischen Zylinder brauchen Sie zwei getrennte Maße – eines für außen, eines für innen. Es gibt kein durchgehendes Gesamtmaß.
- Den Mitnehmer vergessen. Skandinavische Zylinder arbeiten mit einem kurzen Mitnehmer, der je nach Schloss in verschiedenen Längen benötigt wird. Er gehört zur Bestellung dazu.
- Den Umbau auf Europrofil unterschätzen. Ein Wechsel von skandinavisch auf DIN ist kein Zylindertausch, sondern ein Schlosswechsel – inklusive neuer Ausfräsung und meist neuer Beschläge.
Begriffe rund um Schließzylinder, Mitnehmer und Stulp erklären wir in unserer Fachbegriffserklärung.
Wenn Sie ohnehin über einen Wechsel nachdenken
Steht bei Ihnen eine neue Anlage an, lohnt der Blick über die Bauform hinaus: Patentschutz, Sicherungskarte und Erweiterbarkeit entscheiden darüber, wie lange Sie mit einer Schließanlage zufrieden sind. Eine Übersicht der Systeme, die wir führen, finden Sie unter mechanische Schließanlagen.
Häufige Fragen zum Ovalzylinder
Was ist der Unterschied zwischen Ovalzylinder und skandinavischem Ovalzylinder?
Der skandinavische Ovalzylinder misst 20 × 35 mm, besteht aus zwei getrennten Hälften und wird von innen durch den Schlosskasten verschraubt. Der britische Ovalzylinder misst rund 18 × 31 mm, ist ein durchgehendes Bauteil mit mittiger Schließnase und wird mit einer Stulpschraube befestigt. Die beiden sind nicht gegeneinander austauschbar.
Welche Maße hat ein skandinavischer Ovalzylinder?
Der Profilquerschnitt beträgt 20 mm in der Breite und 35 mm in der Höhe. Die Bautiefe einer Zylinderhälfte liegt üblicherweise bei 26 bis 40 mm, am häufigsten bei 31 mm.
Wie erkenne ich, ob ich einen skandinavischen Zylinder habe?
Öffnen Sie die Tür und betrachten Sie die Innenseite. Wird der Zylinder von dort mit zwei Schrauben durch den Schlosskasten gehalten und fehlt in der Türkante die übliche Stulpschraube, handelt es sich um einen skandinavischen Zylinder.
Passt ein Ovalzylinder in ein ASSA- oder Ruko-Schloss?
Nur dann, wenn es sich um einen skandinavischen Ovalzylinder handelt. Schlösser von ASSA, Ruko, Trioving und Abloy haben eine skandinavische Zylinderbohrung und eine Durchsteckverschraubung. Ein britischer Ovalzylinder oder ein Europrofilzylinder passt dort mechanisch nicht.
Kann ich einen skandinavischen Zylinder gegen einen Europrofilzylinder tauschen?
Nicht ohne Umbau. Zylinderbohrung, Befestigung und Mitnehmer unterscheiden sich vollständig. Ein Wechsel auf DIN-Europrofil erfordert ein neues Einsteckschloss und in der Regel eine angepasste Ausfräsung im Türblatt.
Warum finde ich unter „Ovalzylinder“ Schrankschlösser?
Weil auch Möbel- und Zentralverschlusszylinder ein ovales Gehäuse haben und deshalb unter demselben Begriff geführt werden. Wenn Sie einen Türzylinder suchen, achten Sie auf die Zusätze „skandinavisch“ oder „Ovalprofil“.
